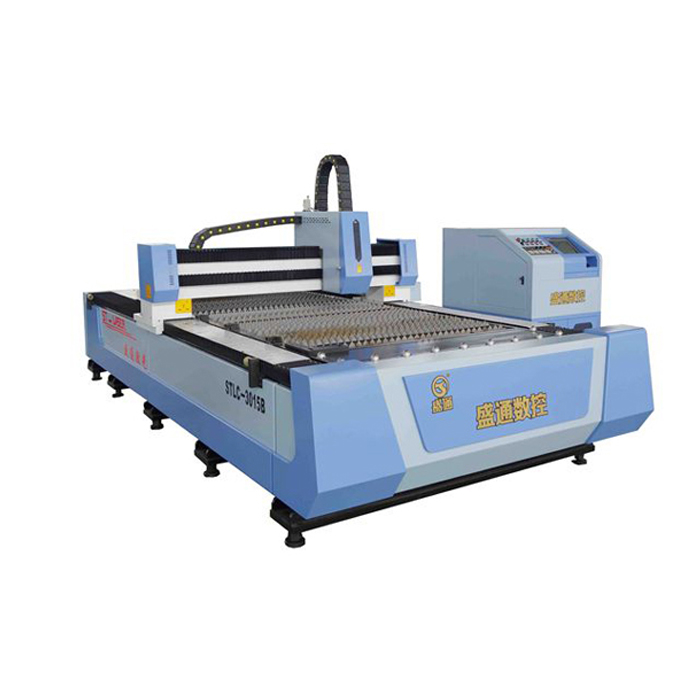

光纤激光切割机

一、技术优势
    青岛盛通激光金属材料加工解决方案

    金属加工,是现代制造业中不可缺的工艺形式。传统单一的金属加工形式,已越来越难以满足广大客户的多样化、高层次加工需求,您需要更全面、个性化的加工方案,在未来的竞争中,夺得先机。
青岛盛通激光,为您提供集排版、切割(平面切割、非平面切割、旋转切割、自动识别切割)、打标等工艺于一体的金属材料加工全套解决方案,让您的金属加工更胜一筹,与众不同。目前这一解决方案已成功应用到钣金加工、广告制作、电子电器、设备版面等公众领域,为产品品质及附加值的提升,起到了举足轻重的作用。
二、软件优势
★自动排版:为客户提供单钢板自动排版软件,在提高排版速度的同时,大大提高材料的利用率。
★自动设置引线:在对金属进行加工时,激光机必须要出光一定时间后,才能达到最佳切割效果,为此,我们提供了引入出线、搭桥和微连接等功能,使得在不间断出光的情况下,将所有图形一次性全部切割完成,既不影响加工效率,也能保证加工工艺。
★共线切割:为客户提供自动共边切割和阶梯型共边切割的功能。在排版完后,可以对所有的图形做路径规划,将共边的图形进行处理,对这些共边的图形,共边处只需要加工一遍即可完成,提高了效率,节约了能耗。
★最佳轨迹智能调整:根据整版切割图形,自动计算最佳运行轨迹,使得整个路径最短,耗时最少,提高整体加工效率。同时也根据自己加工需求人工调整轨迹,满足各种加工需求。
★切割补偿:针对精度要求极高的零部件切割,青岛盛通采用切割补偿守法,有效矫正因切口或其他因素造成的细微误差,保证加工成品的尺寸与设计尺寸完美吻合。
★下料管理:为客户提供分解图形功能。支持d×f2000,dxf2004格式文件,闭合图形的导入。如果导入的plt或dxf格式文件中,包含多个图形,排版软件能够自动将各个图形分解成单独的图形。
为客户提供加工轨迹,并且能将此轨迹模拟显示。
为客户提供详细的下料工艺卡。对本次排版,利用率,样本片数,加工时间有详细说明。
三、硬件优势
★床体优势:青岛盛通大幅面金属激光切割机按照机床制造工艺完成,床体坚固。每一台机床在加工之前,都对床体进行热处理工艺,消除焊接应力并提高了床身结构的稳定性。这样,便有效的保证了日后用户使用过程中,激光机床经久耐用,不变形。采用铸铝横梁,且经热处理工艺,具有强度高,重量轻,刚性好的优点。
★精密传动系统:与市场上同类产品相比,青岛盛通大幅面金属激光切割机硬件优势明显,它采用高性能的研磨齿轮齿条传动系统,有效的保证了切割的精准,并且采用一流工业机床专用的日本安川电机。
★光源优势:青岛盛通采用国际先进IPG光纤激光发生器,具有很高的光束质量,高亮度,高转换率,免维护,稳定可靠,运转成本低及体积小等优点。
★工艺优势:针对不同厚度板材加工的深入研究,我们特别开发出与各种切割厚度相对应的切割头和切割嘴(切割嘴直径有1.6mm-2.2mm可选),针对板材不同的厚度选用不同的切割嘴来保证最佳的切割效果,保证您不同厚度板材切割效果高度一致。
★智能冷水机:青岛盛通激光使用国内著名的智能冷水机品牌,通过装备去离子系统,可实时了解水压、水质各方面的情况,并配有报警系统,保证维护的及时性,大大提高激光器的使用寿命。
★随动灵敏、精密切割:采用感应灵敏的电容感应系统,激光机会根据材料厚度及异型板材形状,选择最佳的焦距,进而保证了最好的聚焦效果,并避免了材料不平及厚度不同,导致的加工焦距变化问题,并随时根据板材的高度变化不同调整割嘴与板材的距离,有效避免激光头撞板。
四、光纤激光切割机
1、光纤激光切割机原理:光纤激光切割机是采用进口国际最先进的光纤激光器输出高能量密度的激光束,并聚焦在工件表面,使工件上被超细聚点光斑照射的区域瞬间融化和气化,通过数控机械系统移动光斑照射位置而实现自动切割。它是最先进的光纤激光技术,数控技术名精密机械技术与一体的高新技术设备。
2、光纤激光切割机的特点:
   ★产品简介:采用世界先进的光纤激光器,尖端光纤激光技术与数字控制技术完美结合,代表着最先进的激光切割水平;是由光纤激光器、冷水组、光纤切割头、切割机床、控制系统、抽风系统、等功能部件集成的光机电一体化产品;
   ★结构形式:光纤激光切割机整体采用工件固定,龙门式机床结构,长期蚀校床身,有效保证了日后用户使用过程中,激光床身经久耐用,不变形,有效保证切割精度,同事X、Y轴联动实现平面切割进给,Z轴浮动跟踪工件表面;
   ★激光专用切割头:采用原装进口激光切割头,非接触式高度跟踪系统,反应灵敏、准确,避免切割头与加工板材之间的碰撞,并能保证切割焦点位置,确保切割质量稳定,切割效果更加完美;
   ★控制系统:采用专业的PC控机,采用国内专业的切割控制软件支持CAD图形及文字自动编程,电脑操作,使切割工作更方便,操作更为简单。
五、光纤激光切割机的优势
1、极低的使用成本:整机耗电量仅为同类的CO²激光切割机的20%-30%;
2、极高的稳定性:采用进口原装封装光纤激光器,性能稳定,使用寿命可达10万小时;
3、极高的切割速度:高速度,高效率,切割薄板每分钟速度可达数十米,是同等CO²激光切割机的2倍;
4、基地的维护成本:光纤传输,无需激光器工作气体,可节约大量维护成本;、
5、卓越的光束质量:聚焦光斑小,切割边缘质量好,变形小,外观平整,美观;工作效率更高,加工质量更好;
6、采用进口导向传动机构和伺服电机,切割精度高。
六、适用材料
    主要适用于:不锈钢、碳钢、锰钢、镀锌板、铝合金等各种合金板、稀有金属等多种材质的快速切割。
七、行业应用
    广泛应用于:航天、航空、电子、医疗器械、厨房电气、汽车配件、电气设备、钣金机箱机柜、机械设备、灯饰五金、广告标牌、展示器材、各种金属制品、钣金切割加工等行业。

SFL-3015C详细参数





型号

参数

加工幅面

3000×1500mm

X轴行程

3040mm

Y轴行程

1540mm

Z轴行程

120mm

最高速度

60m/min

激光器

IPG光纤激光器

光束质量

基模

激光功率

300W/500W/1000W/2000W等

激光波长

1070mm

X、Y轴定位精度

0.05mm

X、Y轴重复精度

0.02mm

机床噪音

﹤75db

工作电压

三相380V/50HZ
